Messanleitung Fliegengitter

Bei der Montage in der Laibung sitzen die Profile des InSono Fliegengitters in der Fensteröffnung — zwischen Unter-, Seiten- und Oberzarge. Das Gitter wirkt dezent und nahezu unsichtbar im Rahmen.

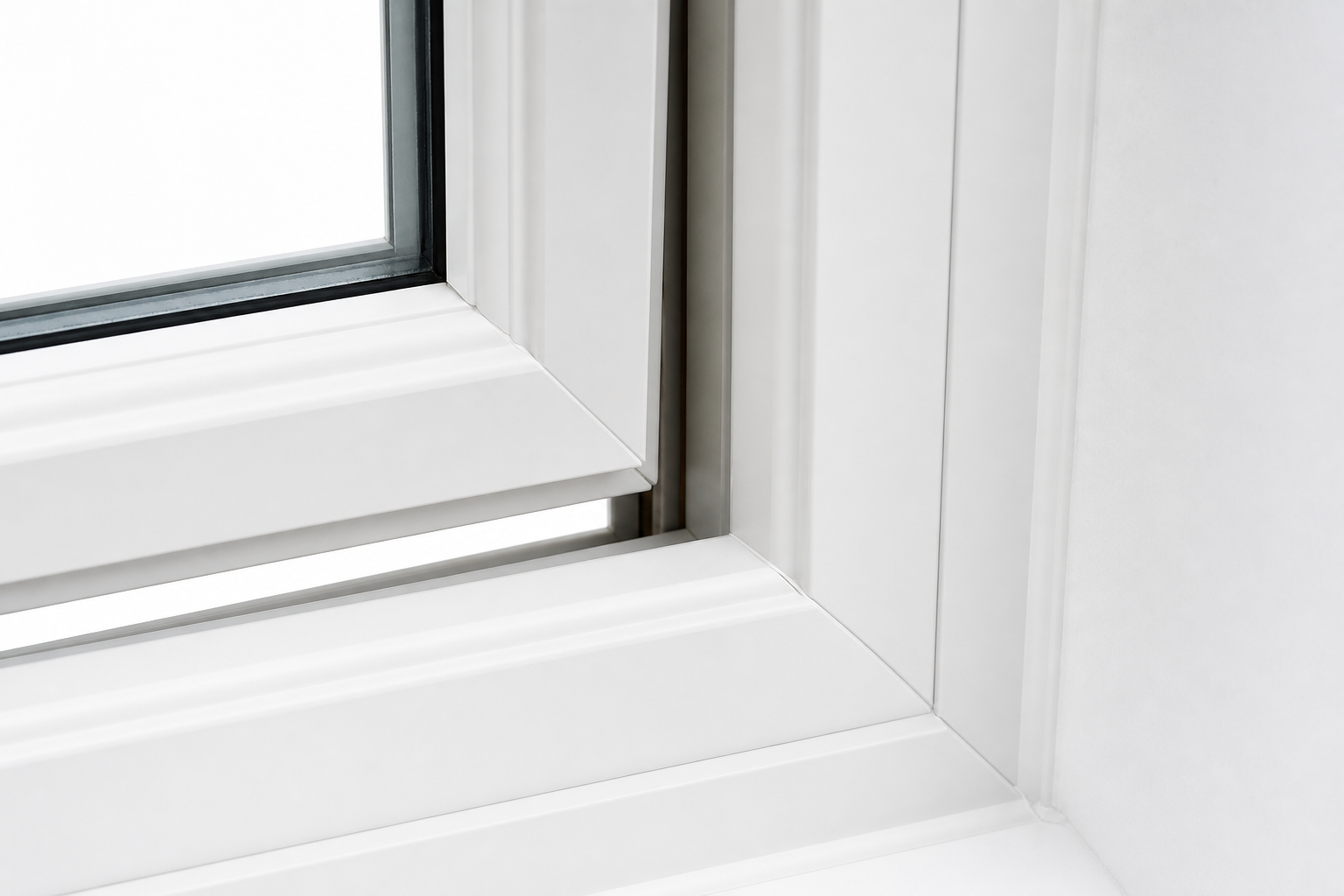

So messen Sie Schritt für Schritt:

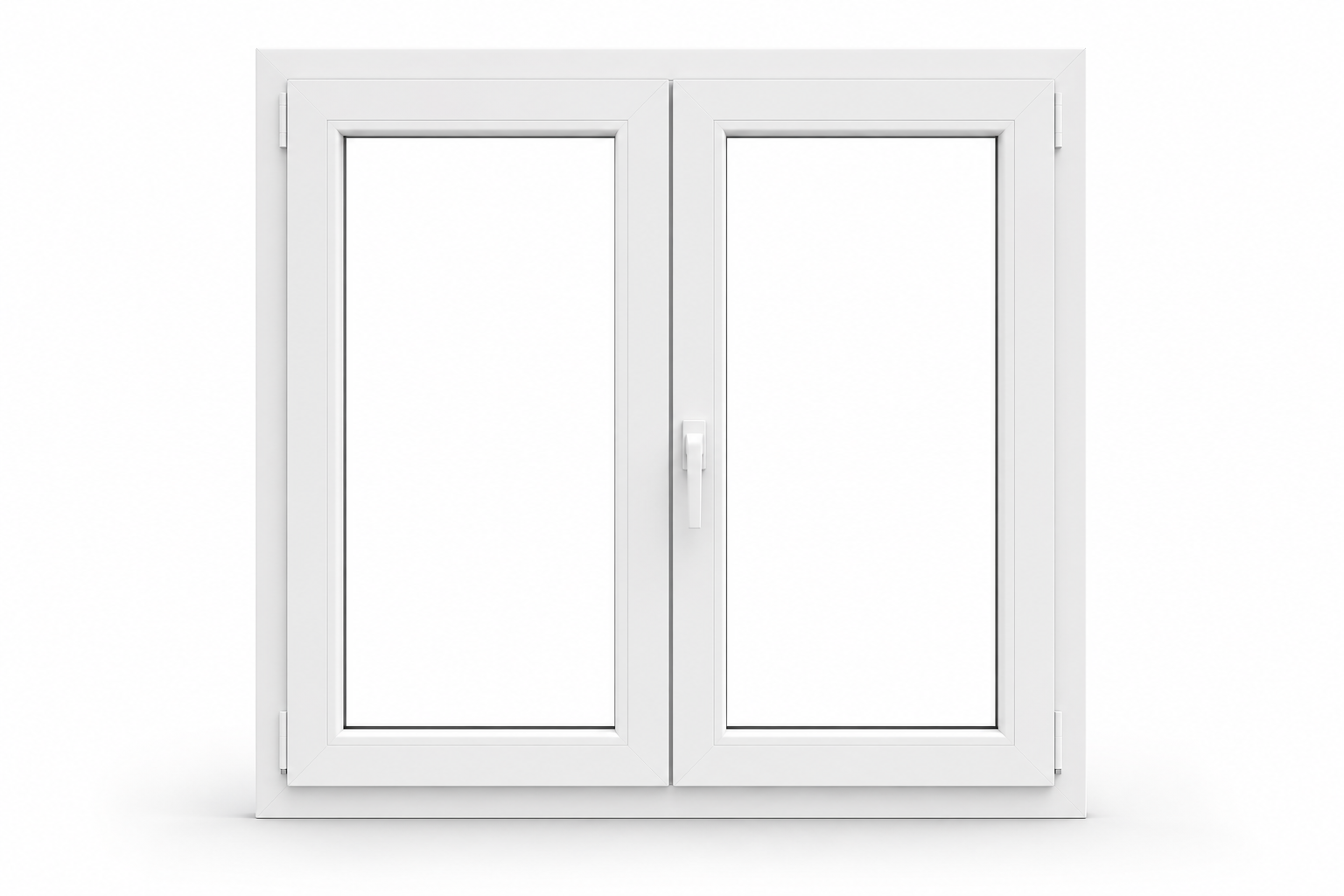

1. A, B, C — lichte Breite oben, in der Mitte und unten
2. D, E, F — lichte Höhe links, mittig und rechts (von der Unterkante bis zur Oberkante der Laibung)
3. 18 mm — freie Laibungstiefe für Profil und Führungsschiene

Tragen Sie in den Konfigurator immer den kleinsten von jeweils drei Breiten- bzw. Höhenwerten ein — nur so passt Ihr Fliegengitter passgenau in die Laibung.

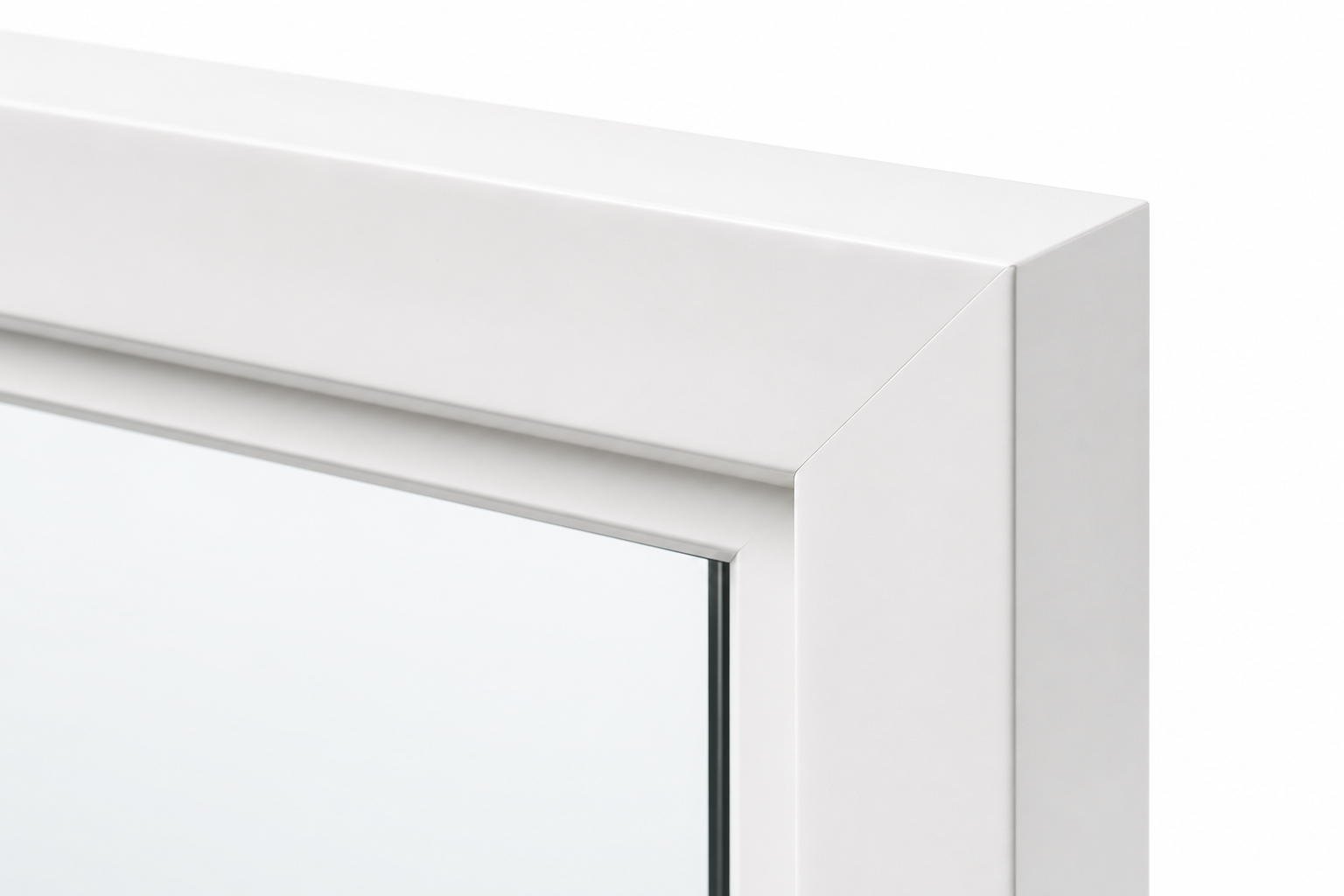

Bei der Montage auf dem Rahmen wird das Fliegengitter auf der Rahmenfläche befestigt — nicht in der Laibung. Ideal, wenn die Laibung zu schmal ist oder Sie das Gitter bewusst außen am Fensterrahmen anbringen möchten.

So messen Sie Schritt für Schritt:

1. A, B, C — Außenbreite des Rahmens oben, in der Mitte und unten
2. D, E, F — Außenhöhe links, mittig und rechts (von Unter- bis Oberkante des Rahmens)

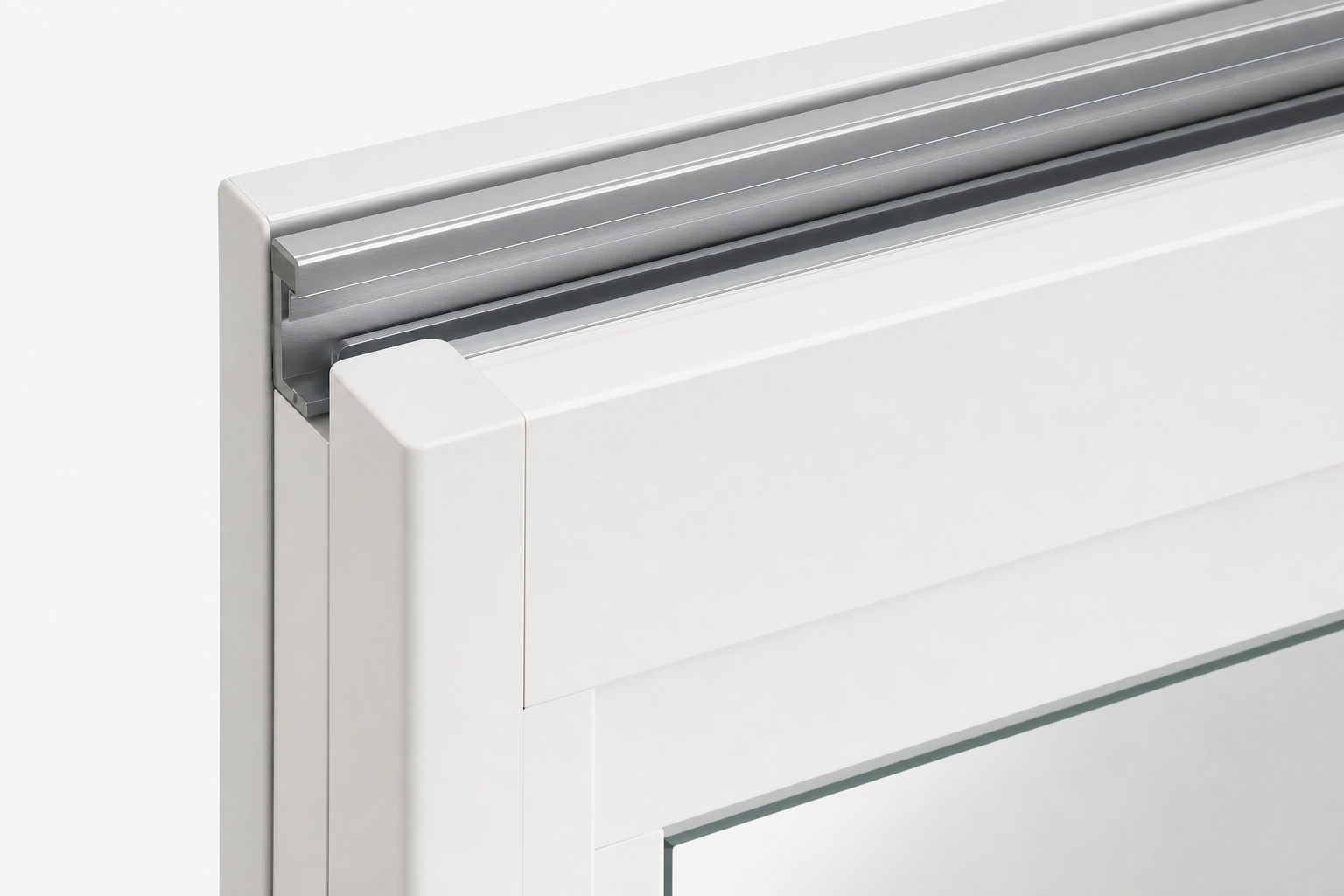

3. 35 mm — verfügbare Profilhöhe am Kopf und an der Seite für die Oberschiene

Wie bei der Laibungsmontage gilt: Der kleinste gemessene Wert aus jeweils drei Punkten ist maßgeblich für Ihre Bestellung.

In diesem Video sehen Sie Schritt für Schritt, wie Sie Ihr Fenster korrekt ausmessen — als Ergänzung zu den Bildern oben.

Tipp: Schauen Sie sich dieses Video an, bevor Sie Ihre Maße in den Konfigurator eintragen.

In diesem Video montieren wir ein InSono Fliegengitter am Fenster — von der Befestigung der Schienen bis zum ersten Öffnen des Plissees.

Tipp: Ideal nach der Bestellung, wenn Sie mit der Montage beginnen möchten.

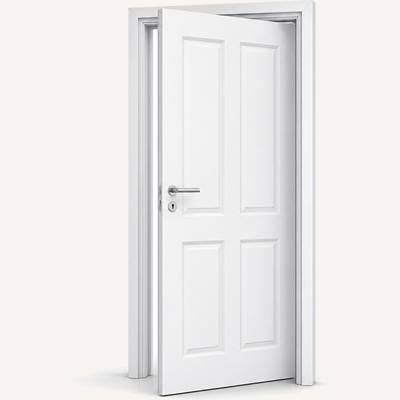

Bei der Montage in der Laibung sitzen die Profile des InSono Fliegengitters direkt in der Türöffnung — zwischen Schwelle, Zarge und Kopfleiste. Das Gitter wirkt dezent, der lichte Durchgang bleibt erhalten.

So messen Sie Schritt für Schritt:

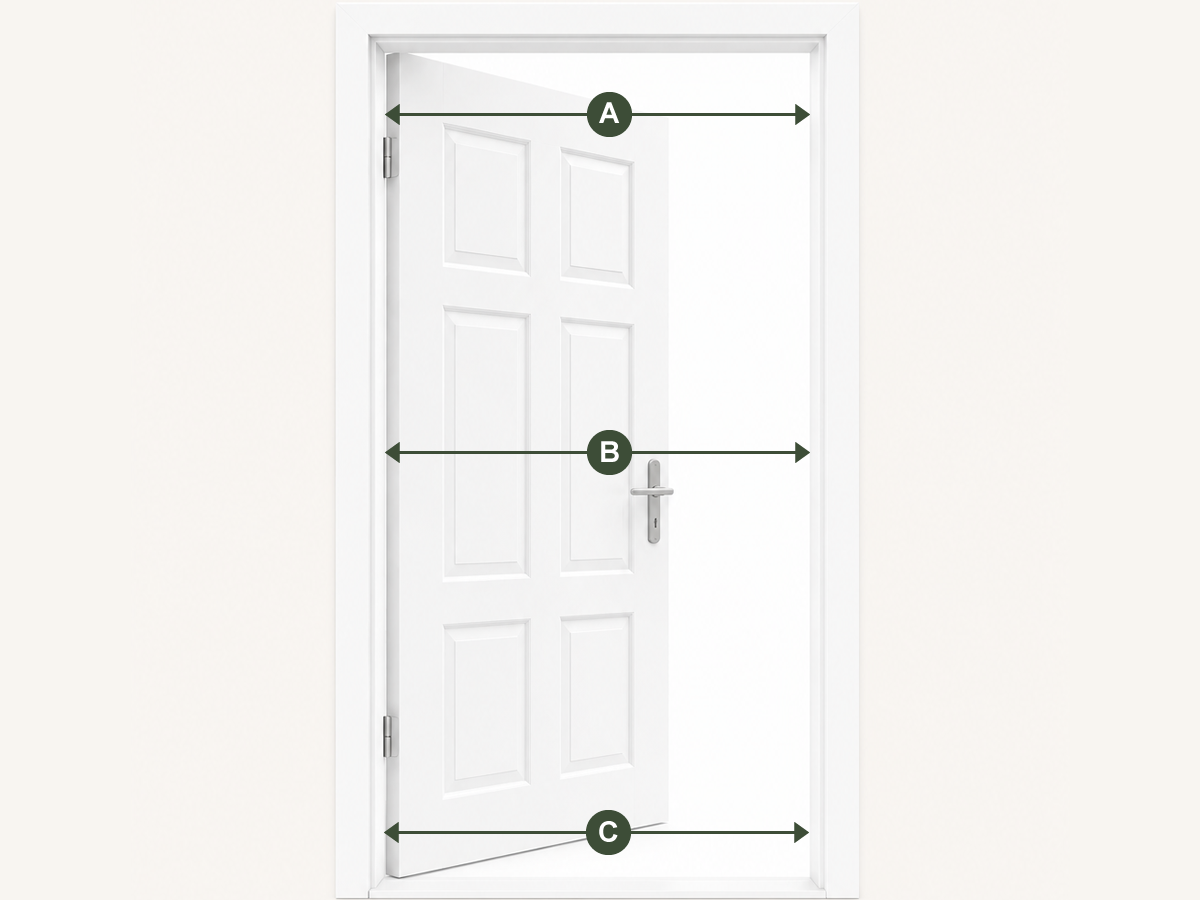

1. A, B, C — lichte Breite oben, in Griffhöhe und unten

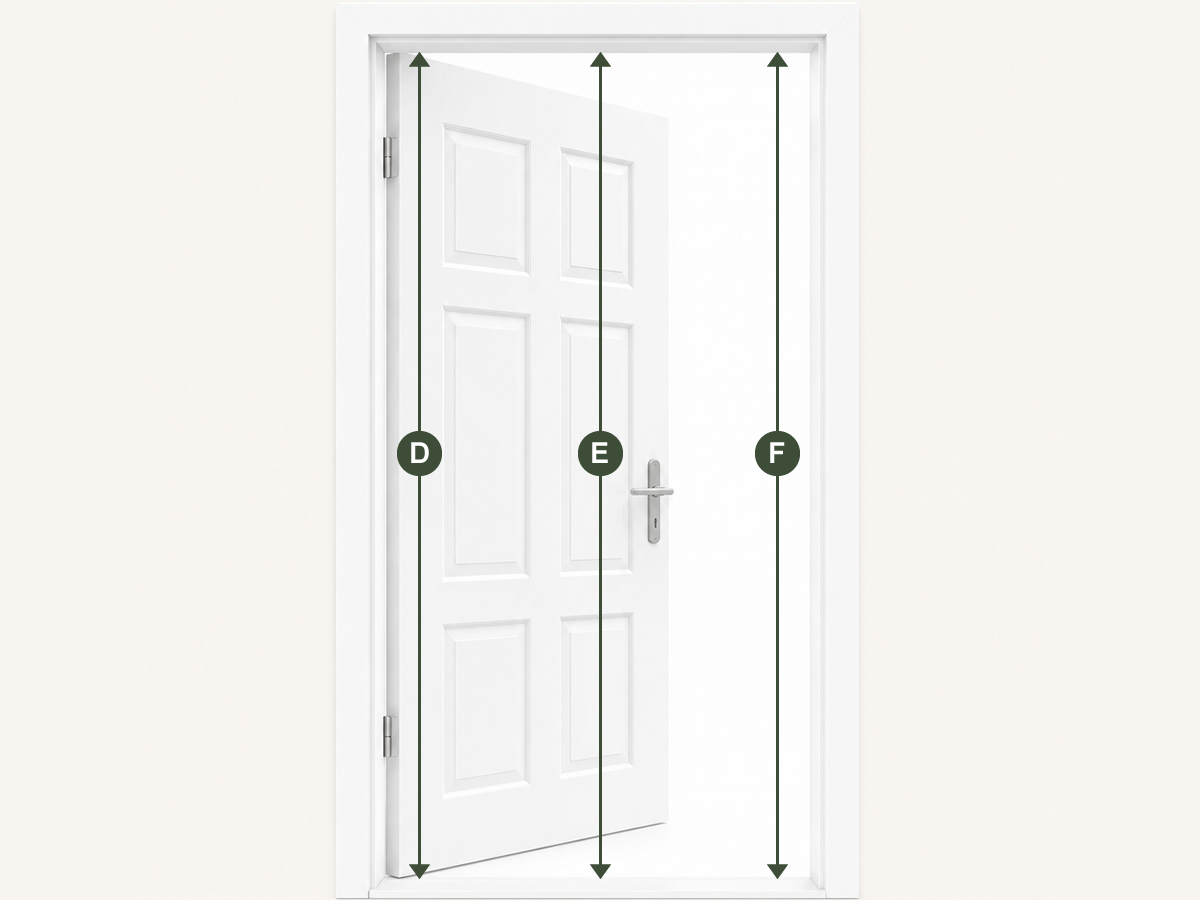

2. D, E, F — lichte Höhe links, mittig und rechts (von der Schwelle bis zur Laibungsoberkante)

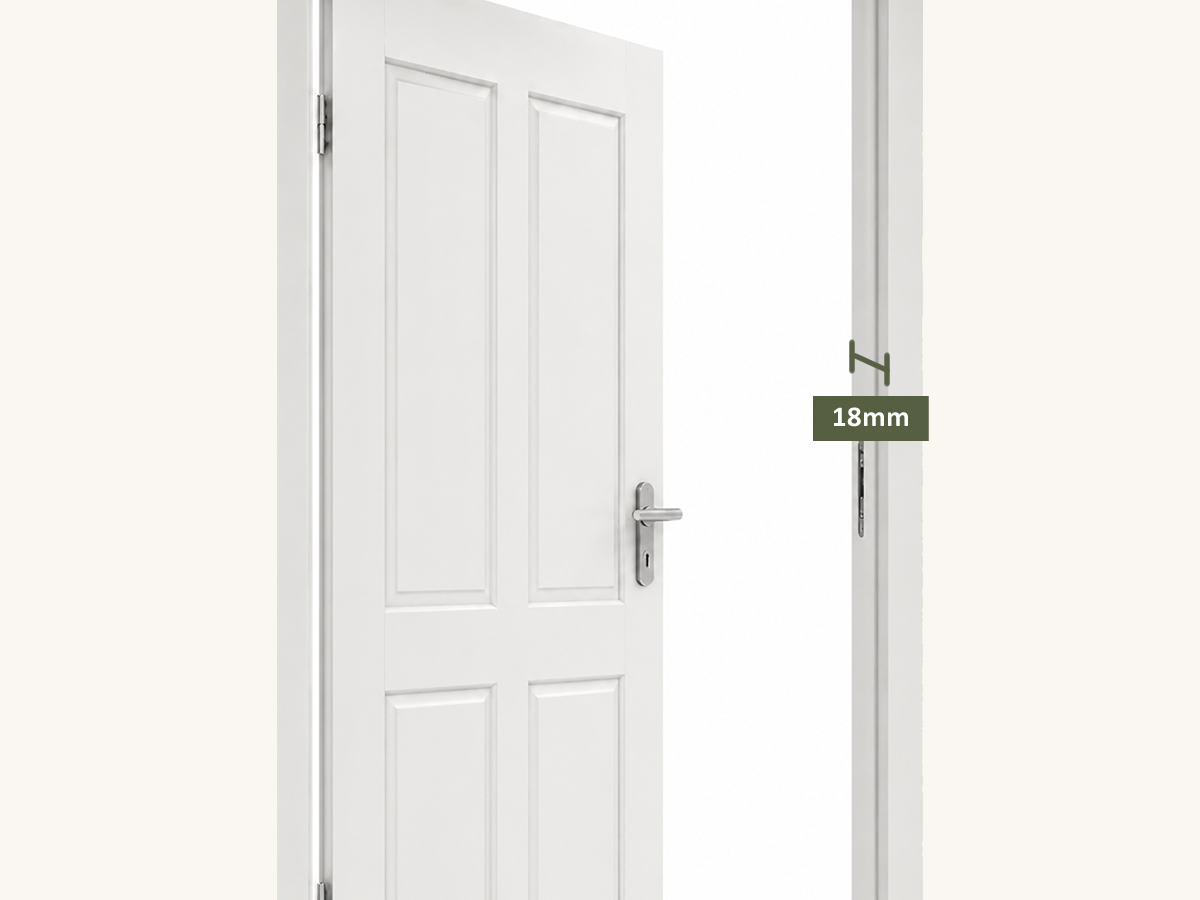

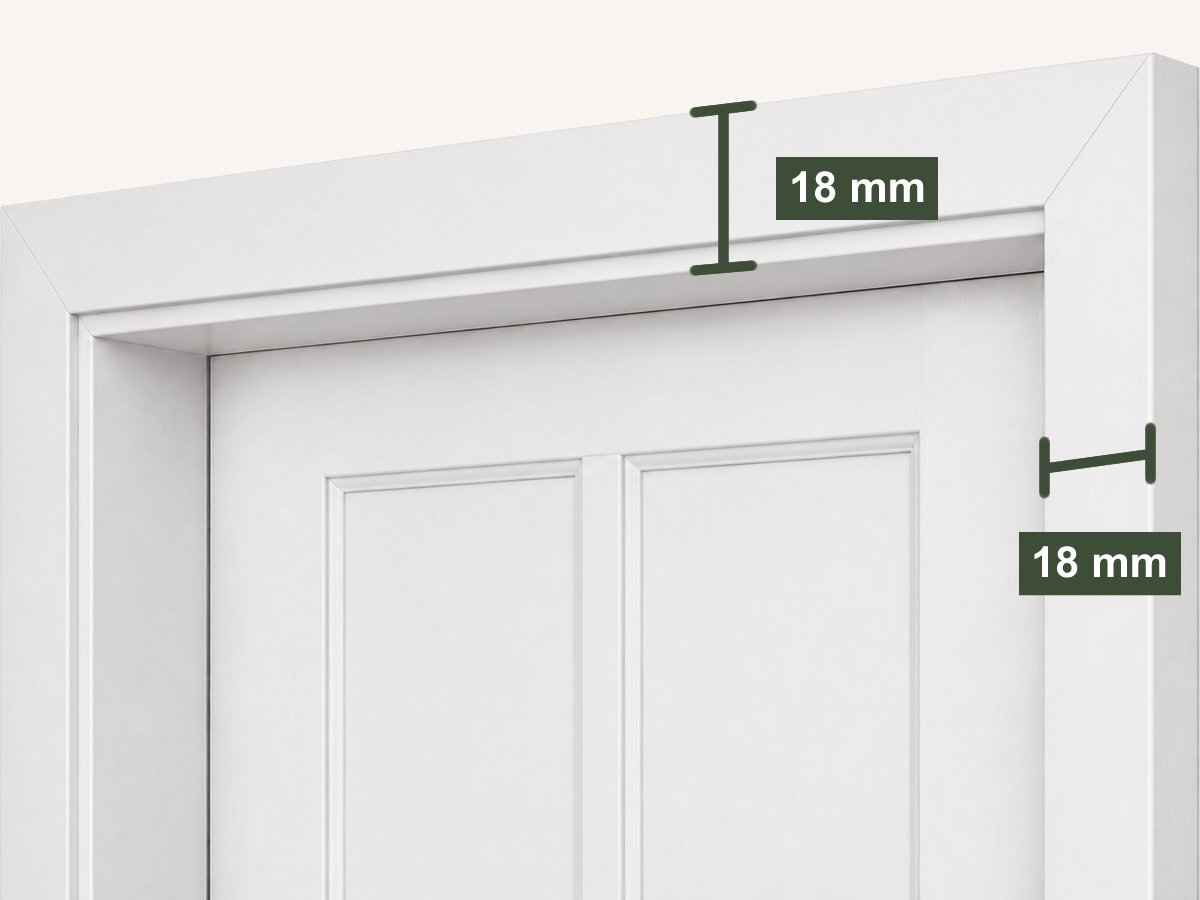

3. 18 mm — freie Laibungstiefe für Profil und Führungsschiene
4. 35 mm — Mindestabstand zwischen Türgriff und Fliegengitter

Tragen Sie in den Konfigurator immer den kleinsten von jeweils drei Breiten- bzw. Höhenwerten ein — nur so schließt Ihre Tür auch mit montiertem Gitter sicher und dicht.

Bei der Montage auf dem Rahmen wird das Fliegengitter auf der Rahmenfläche befestigt — nicht in der Laibung. Ideal, wenn die Laibung zu schmal ist oder Sie das Gitter bewusst außen am Zargenrahmen anbringen möchten.

So messen Sie Schritt für Schritt:

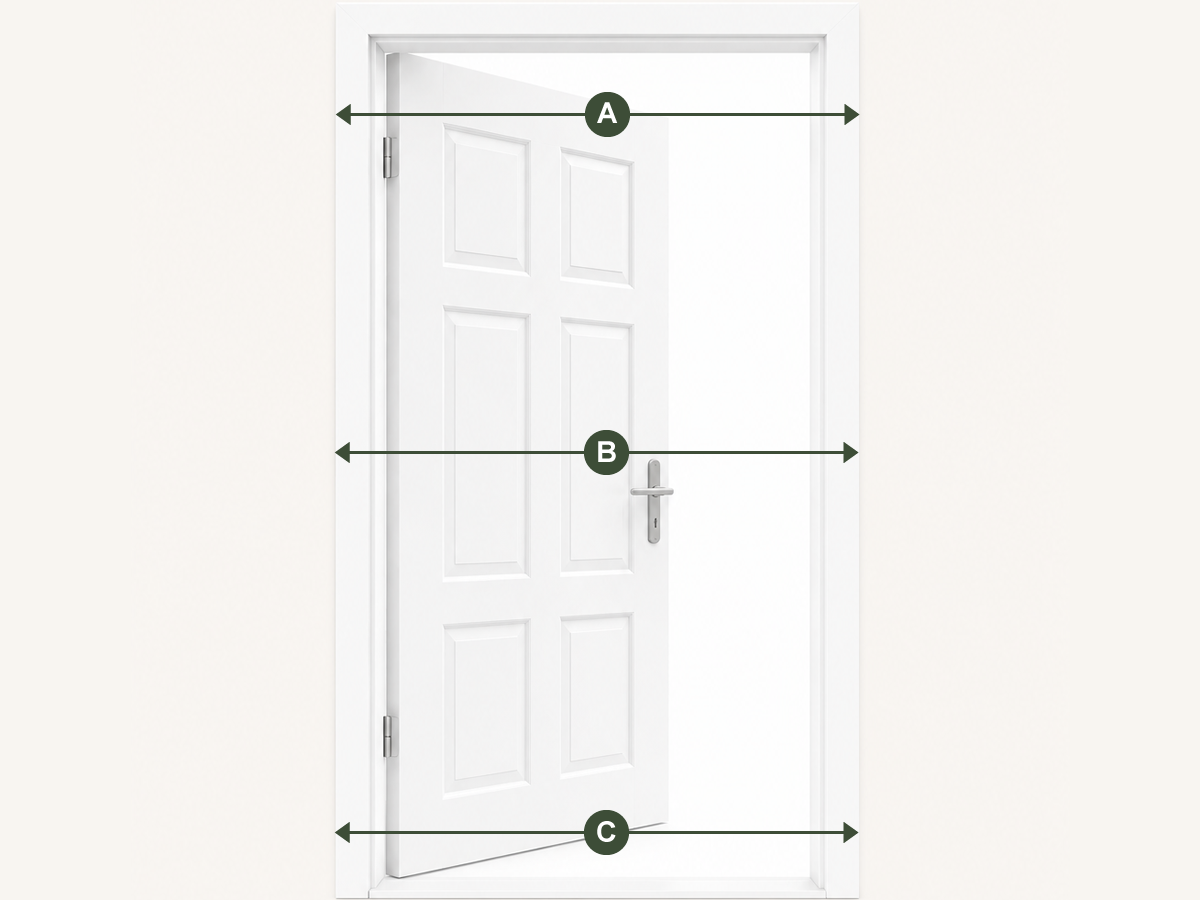

1. A, B, C — Außenbreite des Rahmens oben, in der Mitte und unten

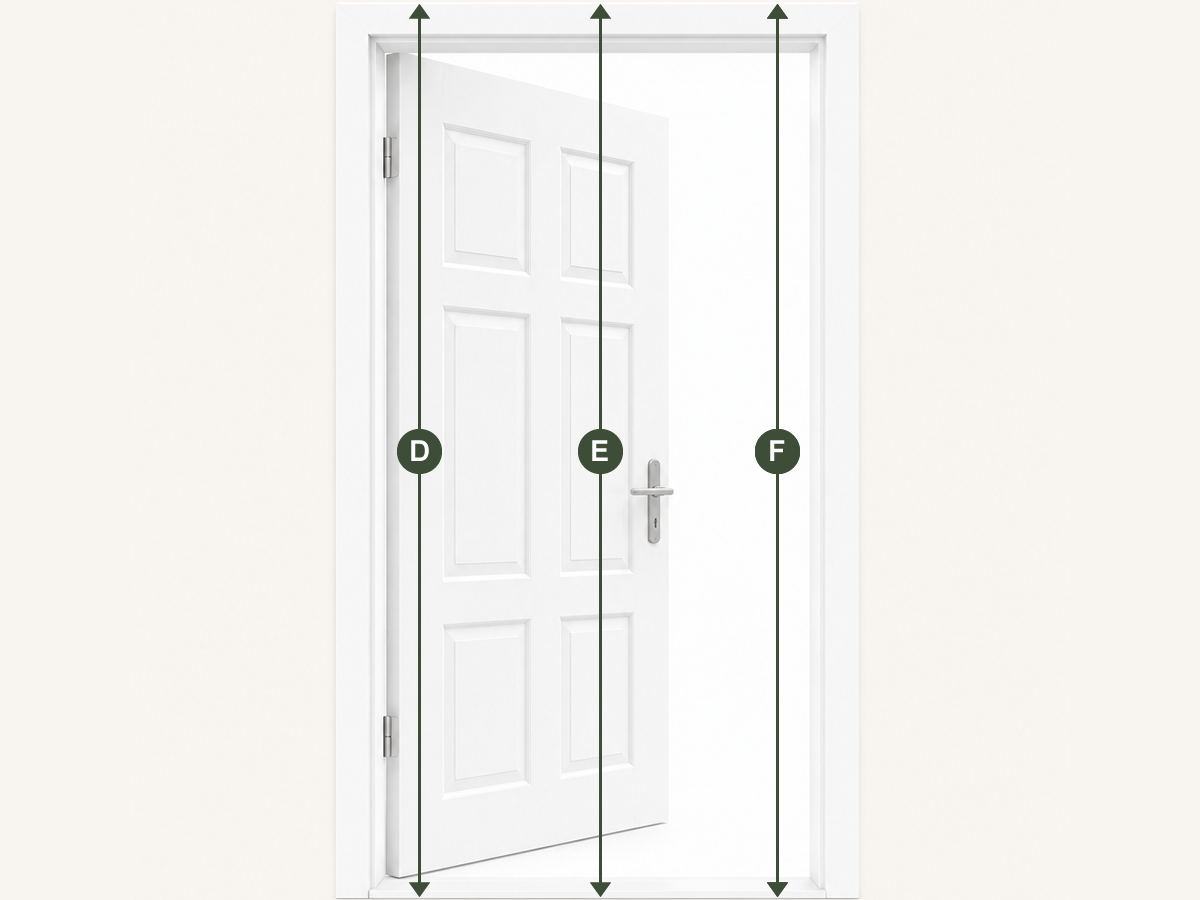

2. D, E, F — Außenhöhe links, mittig und rechts (von Unter- bis Oberkante des Rahmens)
3. 35 mm — verfügbare Profilhöhe am Kopf und an der Seite für die Oberschiene

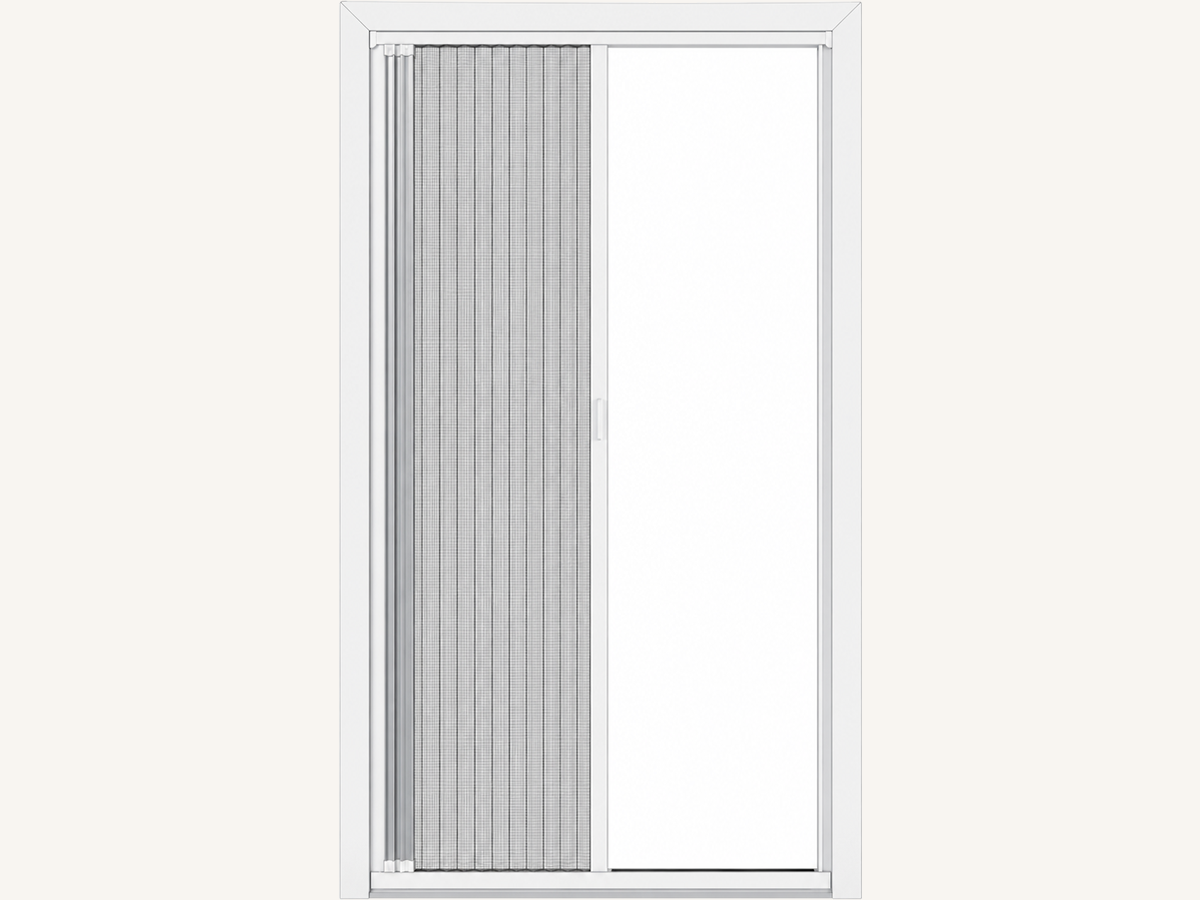

4. Plissee-Bedienung — Freiraum vor der Tür für das Öffnen und Schließen einplanen

Wie bei der Laibungsmontage gilt: Der kleinste gemessene Wert aus jeweils drei Punkten ist maßgeblich für Ihre Bestellung.

In diesem Video sehen Sie Schritt für Schritt, wie Sie Ihre Standardtür korrekt ausmessen — als Ergänzung zu den Bildern oben.

Tipp: Schauen Sie sich dieses Video an, bevor Sie Ihre Maße in den Konfigurator eintragen.

In diesem Video montieren wir ein InSono Fliegengitter an einer Standardtür — von der Befestigung der Schienen bis zum ersten Öffnen des Plissees.

Tipp: Ideal nach der Bestellung, wenn Sie mit der Montage beginnen möchten.

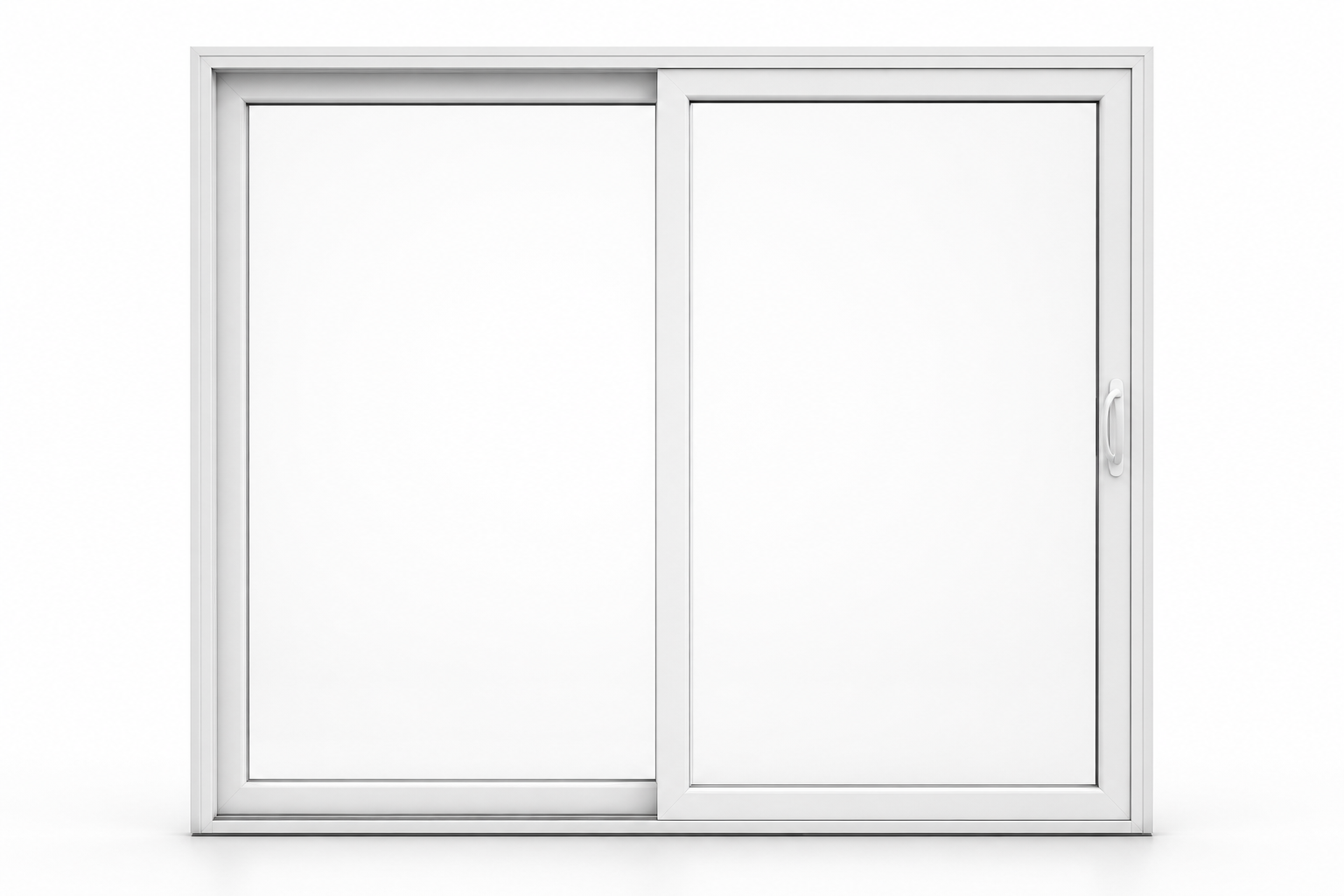

Bei der Montage in der Laibung sitzen die Profile des InSono Fliegengitters in der Schiebetüröffnung — über die gesamte Laufbahn der Anlage. Das Gitter schützt den vollen Durchgang, auch wenn mehrere Flügel übereinander schieben.

So messen Sie Schritt für Schritt:

1. A, B, C — lichte Breite der gesamten Laufbahn oben, in der Mitte und unten (nicht nur ein einzelner Flügel)
2. D, E, F — lichte Höhe links, mittig und rechts (von der Schwelle bis zur Laibungsoberkante)
3. 18 mm — freie Laibungstiefe für Profil und Führungsschiene

Tragen Sie in den Konfigurator immer den kleinsten von jeweils drei Breiten- bzw. Höhenwerten ein — nur so passt Ihr Fliegengitter passgenau in die Laibung.

Bei der Montage auf dem Rahmen wird das Fliegengitter auf der Rahmenfläche befestigt — nicht in der Laibung. Ideal, wenn die Laibung zu schmal ist oder Sie das Gitter bewusst außen am Schiebetürrahmen anbringen möchten.

So messen Sie Schritt für Schritt:

1. A, B, C — Außenbreite des gesamten Systems oben, in der Mitte und unten
2. D, E, F — Außenhöhe links, mittig und rechts (von Unter- bis Oberkante des Rahmens)
3. 35 mm — verfügbare Profilhöhe am Kopf und an der Seite für die Oberschiene

Wie bei der Laibungsmontage gilt: Der kleinste gemessene Wert aus jeweils drei Punkten ist maßgeblich für Ihre Bestellung.

In diesem Video sehen Sie Schritt für Schritt, wie Sie Ihre Schiebetür korrekt ausmessen — inklusive Laufbahn, Flügelversatz und Besonderheiten bei Schiebeanlagen. Ideal als Ergänzung zu den Bildern oben.

Tipp: Schauen Sie sich dieses Video an, bevor Sie Ihre Maße in den Konfigurator eintragen.

Bei der Montage in der Laibung sitzen die Profile des InSono Fliegengitters in der Doppeltüröffnung — zwischen Schwelle, Zarge, Mittelpfosten und Kopfleiste. Das Gitter schützt beide Flügel, der lichte Durchgang bleibt erhalten.

So messen Sie Schritt für Schritt:

1. A, B, C — lichte Gesamtbreite inklusive Mittelpfosten oben, in Griffhöhe und unten
2. D, E, F — lichte Höhe links, mittig und rechts (von der Schwelle bis zur Laibungsoberkante)
3. 18 mm — freie Laibungstiefe an Zarge und Mittelpfosten für Profil und Führungsschiene

Tragen Sie in den Konfigurator immer den kleinsten von jeweils drei Breiten- bzw. Höhenwerten ein — nur so schließen beide Flügel auch mit montiertem Gitter sicher und dicht.

Bei der Montage auf dem Rahmen wird das Fliegengitter auf der Rahmenfläche befestigt — nicht in der Laibung. Ideal, wenn die Laibung zu schmal ist oder Sie das Gitter bewusst außen am Doppeltürrahmen anbringen möchten.

So messen Sie Schritt für Schritt:

1. A, B, C — Außenbreite des gesamten Rahmens oben, in der Mitte und unten
2. D, E, F — Außenhöhe links, mittig und rechts (von Unter- bis Oberkante des Rahmens)
3. 35 mm — verfügbare Profilhöhe am Kopf für die durchlaufende Oberschiene

Der kleinste Wert aus jeweils drei Messpunkten ist maßgeblich für Ihre Bestellung.

Für Doppeltüren gilt die Messung analog zur Standardtür — messen Sie zusätzlich die Gesamtbreite inklusive Mittelpfosten. In diesem Video sehen Sie das Vorgehen Schritt für Schritt.

Tipp: Schauen Sie sich dieses Video an, bevor Sie Ihre Maße in den Konfigurator eintragen.

Die Montage an Doppeltüren folgt dem gleichen Prinzip wie bei Standardtüren — mit durchlaufender Oberschiene über beide Flügel. In diesem Video sehen Sie den Ablauf Schritt für Schritt.

Tipp: Ideal nach der Bestellung, wenn Sie mit der Montage beginnen möchten.

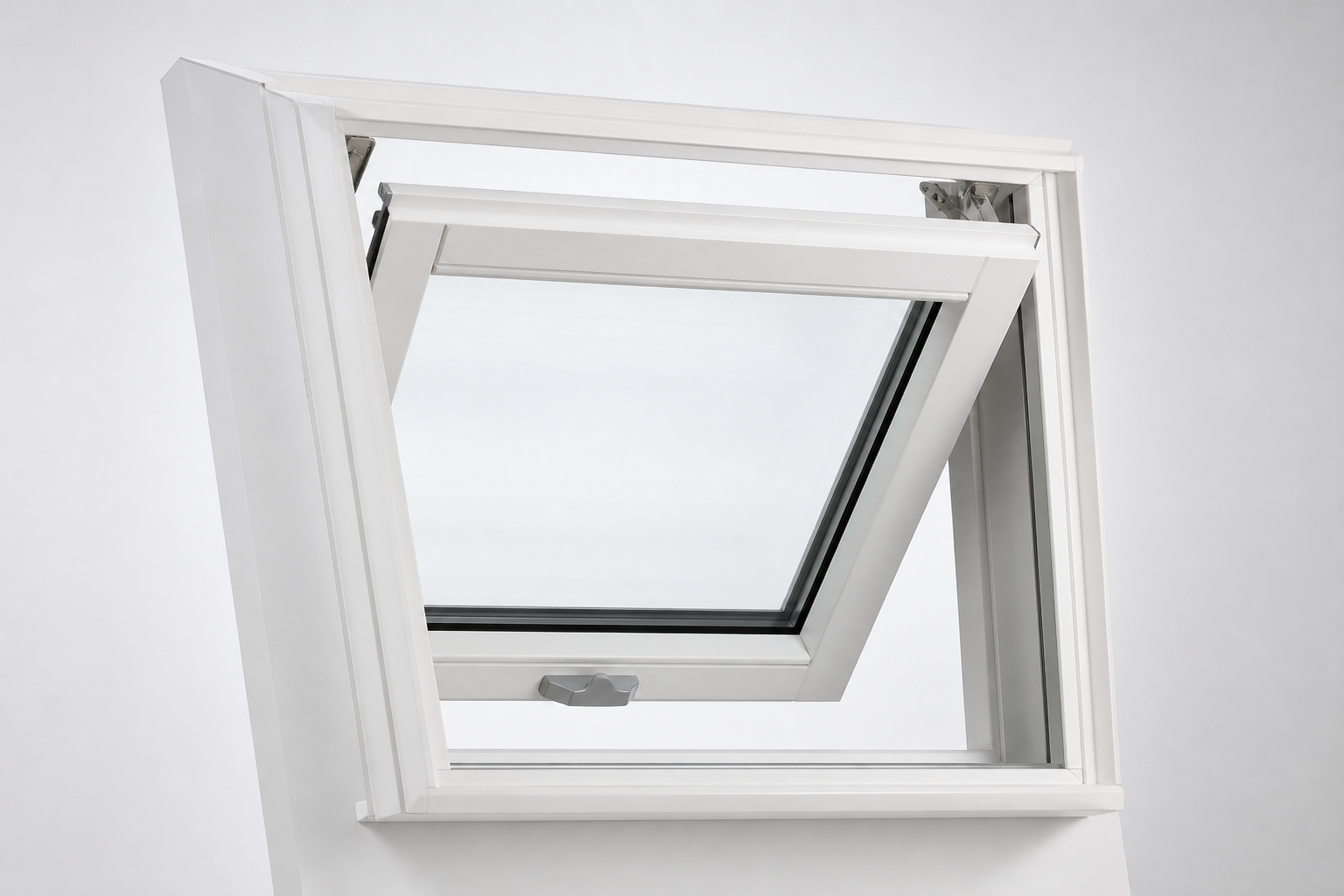

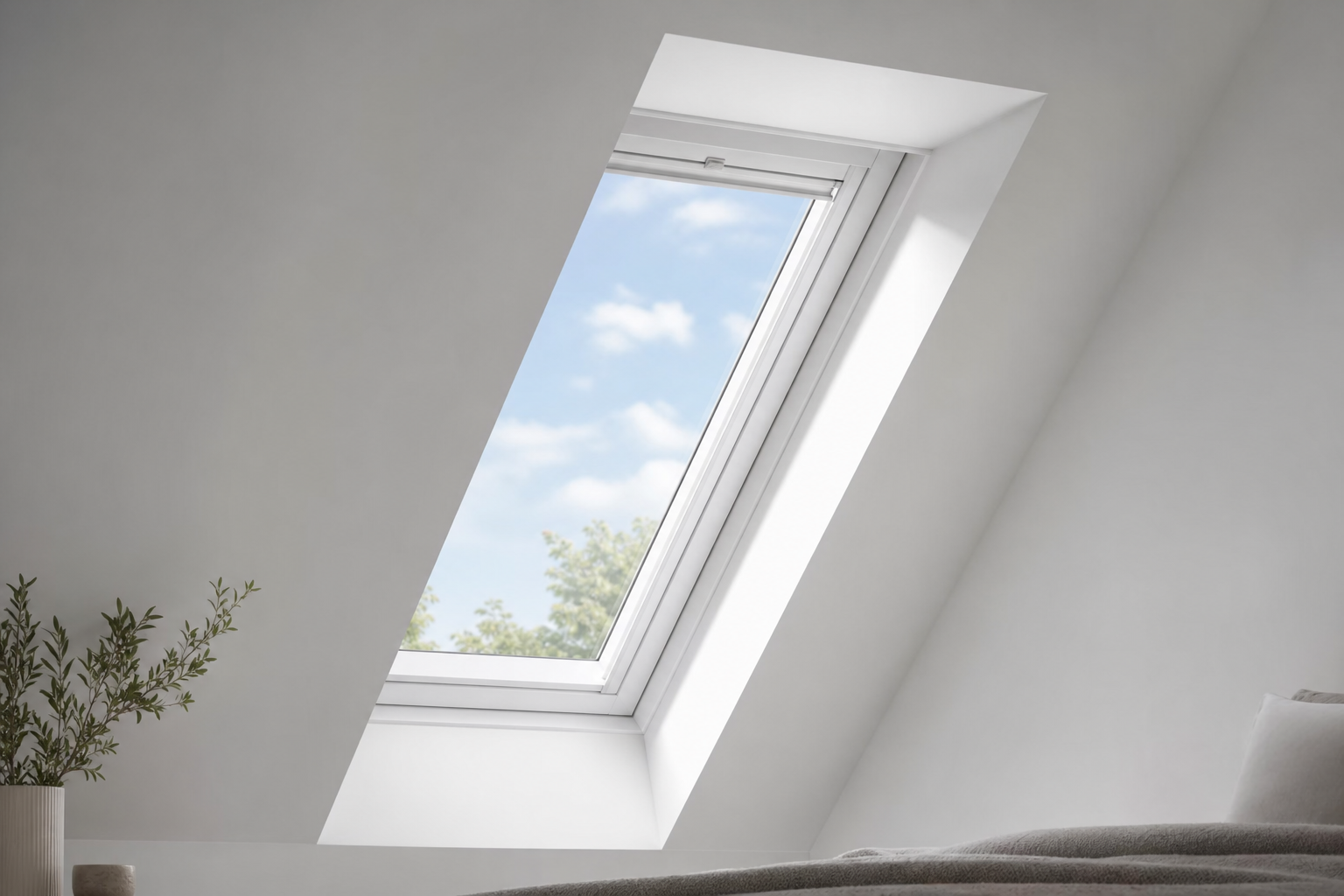

Bei der Montage in der Laibung sitzen die Profile des InSono Fliegengitters in der Dachfensteröffnung — zwischen Unter-, Seiten- und Oberzarge. Das Gitter wirkt dezent und nahezu unsichtbar im Rahmen, auch bei schräger Einbaulage.

So messen Sie Schritt für Schritt:

1. A, B, C — lichte Breite oben, in der Mitte und unten
2. D, E, F — lichte Höhe links, mittig und rechts (von der Unterkante bis zur Oberkante der Laibung)
3. 18 mm — freie Laibungstiefe für Profil und Führungsschiene

Tragen Sie in den Konfigurator immer den kleinsten von jeweils drei Breiten- bzw. Höhenwerten ein — nur so passt Ihr Fliegengitter passgenau in die Laibung.

Bei der Montage auf dem Rahmen wird das Fliegengitter auf der Rahmenfläche befestigt — nicht in der Laibung. Ideal, wenn die Laibung zu schmal ist oder Sie das Gitter bewusst außen am Dachfensterrahmen anbringen möchten.

So messen Sie Schritt für Schritt:

1. A, B, C — Außenbreite des Rahmens oben, in der Mitte und unten
2. D, E, F — Außenhöhe links, mittig und rechts (von Unter- bis Oberkante des Rahmens)
3. 35 mm — verfügbare Profilhöhe am Kopf und an der Seite für die Oberschiene

Wie bei der Laibungsmontage gilt: Der kleinste gemessene Wert aus jeweils drei Punkten ist maßgeblich für Ihre Bestellung.

In diesem Video sehen Sie Schritt für Schritt, wie Sie Ihr Dachfenster korrekt ausmessen — inklusive Schräge und Kippbereich.

Tipp: Schauen Sie sich dieses Video an, bevor Sie Ihre Maße in den Konfigurator eintragen.

In diesem Video montieren wir ein InSono Fliegengitter am Dachfenster — Schritt für Schritt von der Befestigung bis zur Bedienung.

Tipp: Ideal nach der Bestellung, wenn Sie mit der Montage beginnen möchten.

Haben Sie einen Sonnenschutz (Rollo oder Markise) am Dachfenster? In diesem Video sehen Sie die Montage des Fliegengitters in Kombination mit Sonnenschutz — besondere Abstände und Reihenfolge beachten.

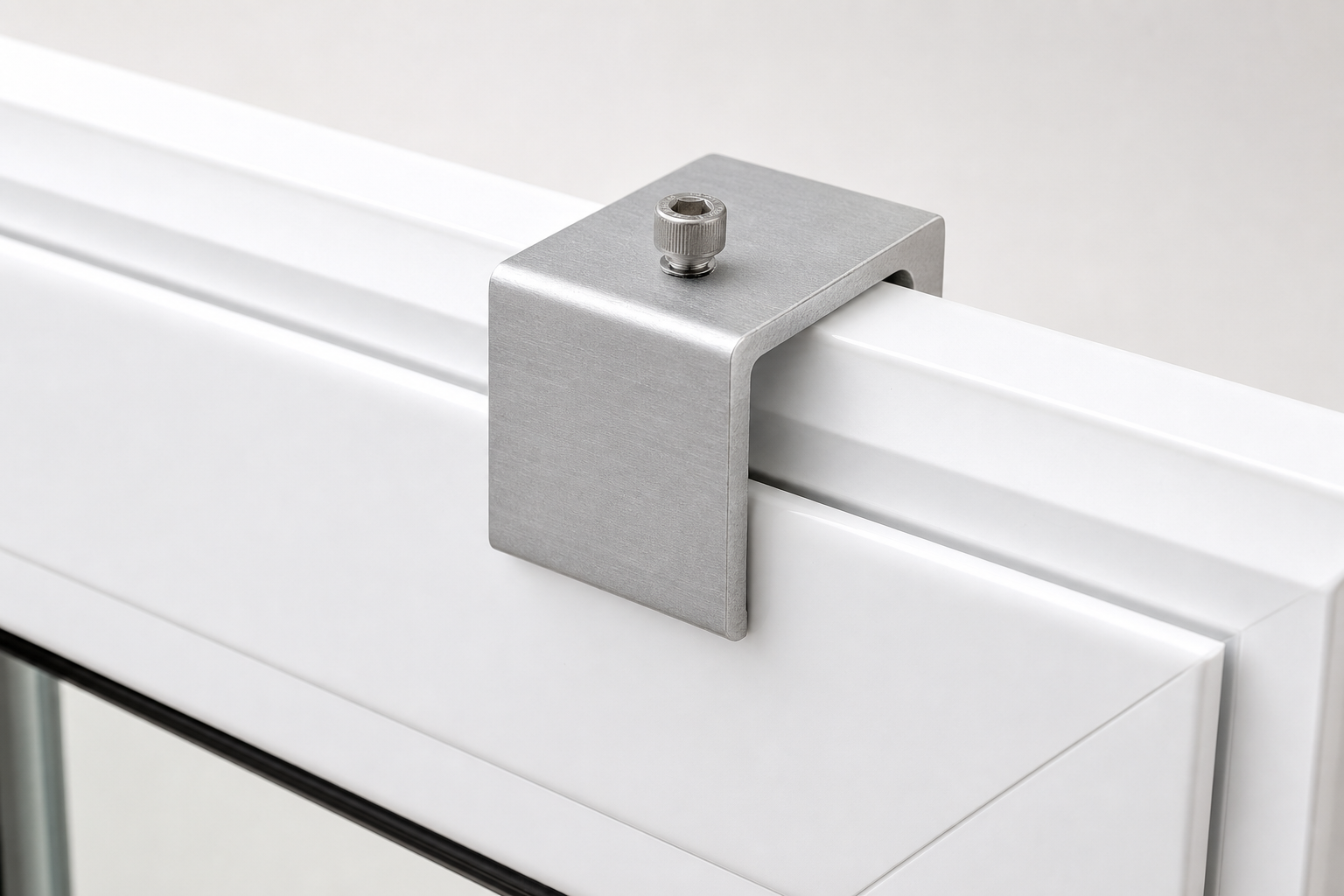

Das Klemmsystem wird über die Fensterdichtung bzw. den Blendrahmen geklemmt — dafür muss ausreichend Platz zwischen Rahmen und Flügel vorhanden sein. Es funktioniert nur bei bestimmten Fensterarten:

• ✓ Geeignet Flächenversetzt — Der Flügel ist nach innen versetzt und bietet genügend Platz für die Drehklemmen.
• ✕ Oft nicht geeignet Halbflächenversetzt — Der Flügel kann beim Schließen gegen den Rahmen drücken.
• ✕ Nicht geeignet Flächenbündig — Es fehlt der notwendige Platz für die Klemmen.
• ✕ Nicht geeignet Wetterschenkel — Der Wetterschenkel blockiert die Montage.

Wichtig: Das Klemmsystem wird über die Fensterdichtung geklemmt. Prüfen Sie vor der Bestellung Ihren Fenstertyp anhand der Skizzen unten.

Unsicher? Schicken Sie uns ein Foto — wir prüfen kostenlos, ob das Klemmsystem bei Ihnen passt.

Beim Klemmsystem messen Sie die lichte Öffnung des Blendrahmens — von Innenkante zu Innenkante. Das Fliegengitter wird anschließend mit Drehklemmen über die Fensterdichtung bzw. den Rahmen geklemmt, ohne Bohren oder Kleben.

So messen Sie Schritt für Schritt:

1. Fenster öffnen — Öffnen Sie das Fenster vollständig, damit Sie den Blendrahmen gut erreichen.
2. A, B, C — lichte Breite oben, in der Mitte und unten (Innenkante zu Innenkante)
3. D, E, F — lichte Höhe links, mittig und rechts
4. Dichtung beachten — Falls eine Dichtung vorhanden ist, messen Sie von Dichtung zu Dichtung. Ohne Dichtung: von Rahmenkante zu Rahmenkante.

Tragen Sie in den Konfigurator immer den kleinsten von jeweils drei Breiten- bzw. Höhenwerten ein — nur so passt Ihr Fliegengitter passgenau.

In diesem Video sehen Sie Schritt für Schritt, wie Sie Ihr Fenster für das Klemmsystem korrekt ausmessen — als Ergänzung zu den Bildern oben.

Tipp: Schauen Sie sich dieses Video an, bevor Sie Ihre Maße in den Konfigurator eintragen.

In diesem Video montieren wir ein InSono Fliegengitter mit Klemmsystem — von der Vorbereitung über den Rahmenaufbau bis zur Befestigung mit Drehklemmen, komplett ohne Bohren.

Tipp: Ideal nach der Bestellung, wenn Sie mit der Montage beginnen möchten.

Das Klicksystem wird ohne Bohren oder Schrauben in den Rahmen eingesetzt — funktioniert aber nur bei bestimmten Fensterarten. Prüfen Sie vor der Bestellung Ihren Fenstertyp:

• ✓ Geeignet Flächenversetzt — Der Rahmen ist zurückgesetzt und bietet eine klare Auflagefläche.
• ✕ Nicht geeignet Halbflächenversetzt — Der Rahmen ist gewölbt und blockiert das System.
• ✕ Nicht geeignet Flächenbündig — Es fehlt die notwendige ebene Auflagefläche.
• ✕ Nicht geeignet Wetterschenkel — Der Wetterschenkel blockiert die Montagefläche.

Wichtig: Bei doppelflügeligen Fenstern funktioniert das System meist nur auf der Seite mit dem Fenstergriff.

Unsicher? Schicken Sie uns ein Foto — wir prüfen kostenlos, ob das Klicksystem bei Ihnen passt.

Beim Klicksystem messen Sie die Außenmaße des Fensterrahmens bzw. die gewünschte Gesamtbreite und -höhe der Anlage. Das Fliegengitter wird anschließend mit Klickhaltern an der Rahmenfläche befestigt — ohne Bohren.

So messen Sie Schritt für Schritt:

1. Fenster öffnen — Öffnen Sie das Fenster, damit Sie den Rahmen von innen und außen gut prüfen können.
2. A, B, C — Außenbreite des Rahmens oben, in der Mitte und unten
3. D, E, F — Außenhöhe links, mittig und rechts (von Unter- bis Oberkante des Rahmens)

Tragen Sie in den Konfigurator immer den kleinsten von jeweils drei Breiten- bzw. Höhenwerten ein.

In diesem Video sehen Sie Schritt für Schritt, wie Sie Ihr Fenster für das Klicksystem korrekt ausmessen — als Ergänzung zu den Bildern oben.

Tipp: Schauen Sie sich dieses Video an, bevor Sie Ihre Maße in den Konfigurator eintragen.

In diesem Video montieren wir ein InSono Fliegengitter mit Klicksystem — von der Vorbereitung über den Rahmenaufbau bis zur Befestigung mit Klickhaltern, komplett ohne Bohren.

Tipp: Ideal nach der Bestellung, wenn Sie mit der Montage beginnen möchten.
